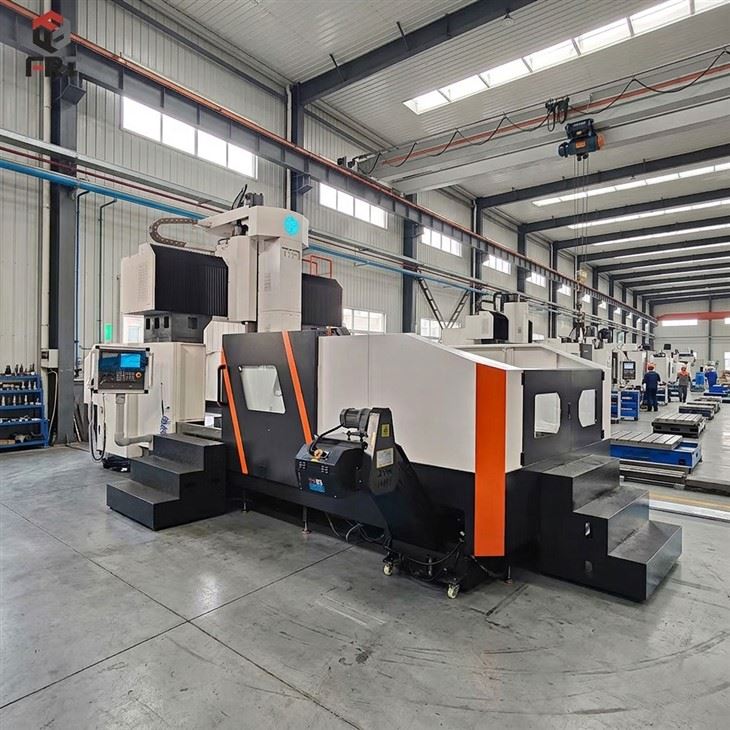

מכונת כרסום גנטי CNC
מכונת כרסום CNC מתמקדת בפתרון נקודות הכאב של מחזורי עיבוד ארוכים, בקרת דיוק קשה ושגיאות גדולות מהידוק חוזר של חלקים גדולים, השגת עיבוד אוטומטי ויעיל, הפחתת עלויות ושיפור היעילות. מתאים לארגוני ייצור כבדים המחפשים דיוק ויציבות גבוהים, המכסים תחומים כגון אוגני כוח רוח, רכיבי ספינות, בוגי רכבת- במהירות גבוהה, חלקי מבנה תעופה וחלל ותבניות גדולות, זהו ציוד ליבה חיוני לייצור כבד-מתקדם.
מבנה ראשי
FRT-4025
| פָּרִיט | פרמטר ראשי | |
| מערכת הפעלה CNC | KND2000MF | |
| גודל שולחן עבודה | מ"מ | 4000×2000 |
| קו שמאלה וימינה (X) | מ"מ | 4000 |
| תנועות קדימה ואחורה (Y) | מ"מ | 2700 |
| מהלך למעלה ולמטה (Z) | מ"מ | 1000 |
| מרחק ממרכז הציר למוביל העמודה | מ"מ | 260 |
| מרחק מקצה הציר למשטח שולחן העבודה | מ"מ | 300-1300 |
| T-חריץ של שולחן העבודה (מספר/גודל/רווח) |
מ"מ | 8-22×150 |
| מהירות ציר (סל"ד) | סל"ד | 6000 |
| דיוק מיקום כלי מכונה (GB/T תקן 20957.4-2007) |
מ"מ | 0.01 |
| דיוק מיקום חוזר של המכונה כלים (תקן GB/T 20957.4-2007) |
מ"מ | 0.01 |
| כוח ציר | KW | 28 |
| מידות המכונה | מ"מ | 9200×3800×3500 |
| משקל נקי של מכונה קלה | ק"ג | 52t |
פרמטרים אחרים
| מפרט טכני | FRT-SP3018 | FRT-SP4025 | FRT-SP6035 | |
| לִנְסוֹעַ | ||||
| נסיעות שולחן עבודה (X/Y/Z) | מ"מ | 3000/2000/1000 | 4000/2700/1000 | 6000/3700/1200 |
| מרחק ממשטח הציר לשולחן העבודה | מ"מ | 200-1200 | 300-1300 | 0-1600 |
| רוחב הגאנטרי | מ"מ | 1800 | 2500 | 3500 |
| דרך רכבת | שלוש מסילות מובילות או שני מסילות מובילות ליניאריות, מסילה קשיחה אחת | |||
| שולחן עבודה | ||||
| גודל השולחן | מ"מ | 3000x1500 | 4000x2000 | 6000x2500 |
| כושר העמסה המרבי של שולחן העבודה | T | 7 | 15 | 20 |
| מתח הציר (קוטר שרוול הדגם) | ||||
| מתח הציר (קוטר שרוול הדגם) | מ"מ | BT50/155 | BT50/190 | BT50/190 |
| כוח מנוע הציר | ק"ו | 22 | 26 | 30 |
| מהירות ציר | סל"ד | 6000 | 6000 | 6000 |
| דִיוּק | ||||
| דיוק מיקום | מ"מ | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| דיוק מיקום חוזר | מ"מ | ±0.01 | ±0.01 | ±0.01 |
| גוֹדֶל | ||||
| משקל נטו | T | 30 | 40 | 75 |
רכיבים עיקריים עיבוד ועיבוד
אנו מתעקשים להשלים באופן עצמאי את כל תהליך העיבוד של רכיבי הליבה עבור מכונות כרסום גנטי. בהסתמך על התהליכים הקנייניים שפותחו בעצמנו וציוד ה-CNC המדויק-שלנו, אנו משיגים ייצור משולב בלולאה-סגורה של כרסום, קידוח וגימור. אנו שולטים בקפדנות בכל תקני הדיוק ודרישות הסובלנות לאורך התהליך כדי ליצור-רכיבי ליבה של כלי מכונה באיכות גבוהה עם ביצועים מעולים. עיבוד הליבה מכסה רכיבי מיסב והעברת עומס מפתח- כגון המיטה, הקורה הצולבת, שולחן העבודה ותיבת הציר. לאחר עיבוד גס, טיפול יישון מקצועי מבטל לחלוטין את הלחץ הפנימי, ואחריו כרסום גימור-בדיוק גבוה. זה מבטיח באופן מקיף את הקשיחות הבסיסית ויציבות הממדים-לטווח ארוך של הרכיבים, מבלי להסתמך על טכנולוגיה חיצונית או תמיכת OEM.
תהליך הכרסום שולט בקפדנות על סובלנות ממדים, ומבטיח מידות מדויקות וללא טעויות-על משטחי התאמת מפתח. סובלנות גיאומטריות שונות, כגון שטוחות משטח שולחן העבודה, ישרות מסילות ההנחיה וההקבלה בין הקורה הצולבת והעמוד, כולם עומדים בתקנים המחמירים ביותר בתעשייה, תוך הימנעות מוחלטת מבעיות הרכבה ושימוש הנגרמות כתוצאה משגיאות גיאומטריות. תהליך הקידוח שולט במדויק על הקואקסיאליות, הניצב וסובלנות מרווח החורים של חורים, ומבטל פגמים כגון חורים לא מיושרים, קוטרים לא אחידים של חורים וחוסר יישור חורים, ומבטיח דיוק ההרכבה שלאחר מכן. במהלך שלב הגימור, איכות פני השטח עוברת אופטימיזציה בו זמנית עם דיוק קפדני. משטחי המגע של מכלול המפתח עשויים חלקים במיוחד, ומשטחי מוביל הזזה מאזנים חלקות ועמידות בפני שחיקה, ומשפרים באופן מקיף את דיוק התאמת הרכיבים ואת חיי השירות. מתכנון עצמאי של מסלולי תהליך ואיתור באגים עצמאי של ציוד ועד לבדיקות דיוק עצמאיות לאורך כל התהליך, כל שלב נשלט ומאומת באופן עצמאי, באמת השגת עיבוד דיוק עצמאי לחלוטין וניתן לשליטה של רכיבי דיוק גדולים, ומגבש את הבסיס של טכנולוגיית עיבוד הליבה.
בדיקה של מכונת כרסום CNC Gantry
לאחר ההרכבה, מכונת כרסום cnc Gantry דורשת בדיקה בחמש קטגוריות: דיוק גיאומטרי, מיקום/חזרה, גיאומטריה מרחבית, דיוק עבודה ובטיחות. בדיקת הליבה משתמשת באינטרפרומטר לייזר Renishaw XL-80/XM-60 למדידת מיקום ליניארי ודיוק חוזר (עד ±0.005 מ"מ). לייזר מרכוז Renishaw XK10 משמש לאימות ישרות של מסלול וניצב בין צירים. כדור כדור QC20 משמש לאבחון ביצועים דינמיים ועליית טמפרטורה.
על פי תקני GB/T 19360/19362 ו-ISO 10791, נמדדים פריטי מפתח כגון יציאות רדיאלי/קצה של ציר, שטוחות השולחן וניצב קורות/עמודים. התוצאות משמשות לפיצוי שגיאות ומונפק דוח שניתן לעקוב כדי להבטיח שהדיוק והיציבות הכוללת של המכונה עומדים בתקנים.
ניתן לעבד פונקציות וחלקי עבודה
מכונות כרסום CNC Gantry משמשות בעיקר לעיבוד חלקי מבנה שטוחים ומורכבים גדולים, כבדים,-בדיוק גבוה, כיסוי תבניות, בסיסי מכונות, מסגרות, פלטפורמות, מארזים ורכיבים לא-סטנדרטיים. חיספוס מתמקד בהסרת חומרים יעילה, כרסום חלקים יצוקים ומחושלים גדולים, משטחי לוח עבים ומשטחים מדורגים כדי ליצור במהירות קווי מתאר של חלקי העבודה. הוא מתאים לעומקי חיתוך גדולים וקצב הזנה גבוה, והוא תואם לחומרים שונים כגון פלדה, ברזל ואלומיניום, פותר את הבעיה של קצבאות ריקות לא אחידות.
גימור חצי-מתקן שגיאות חיספוס, כרסום משטחי נתונים, איתור חריצים וקווי מתאר חללים כדי להבטיח עקביות מימדים ושמירה על קצבאות אחידות לגימור. גימור מדגיש דיוק ואיכות פני השטח, המאפשר עיבוד דיוק- גבוה של מישורים, שיפועים, זוויות ישרות, מפתחות ומערכות חורים, תוך השגת שטוחות גבוהה וחספוס נמוך כדי לעמוד בדרישות ההרכבה והשימוש.
אפשר גם התאמה אישית-ליחידה של חלקי מבנה גדולים וגם עיבוד אצווה של חלקי עבודה מתכת מתכת, שמאזנים בין קשיחות ודיוק. זהו ציוד ליבה לעיבוד לכל התהליך ממוצר ריק ועד מוצר מוגמר במכונות כבדות, ייצור תבניות, ציוד לא- סטנדרטי ומסגרות מכונות אוטומטיות.
