מחרטה אופקית CNC
תיאור מוצרים

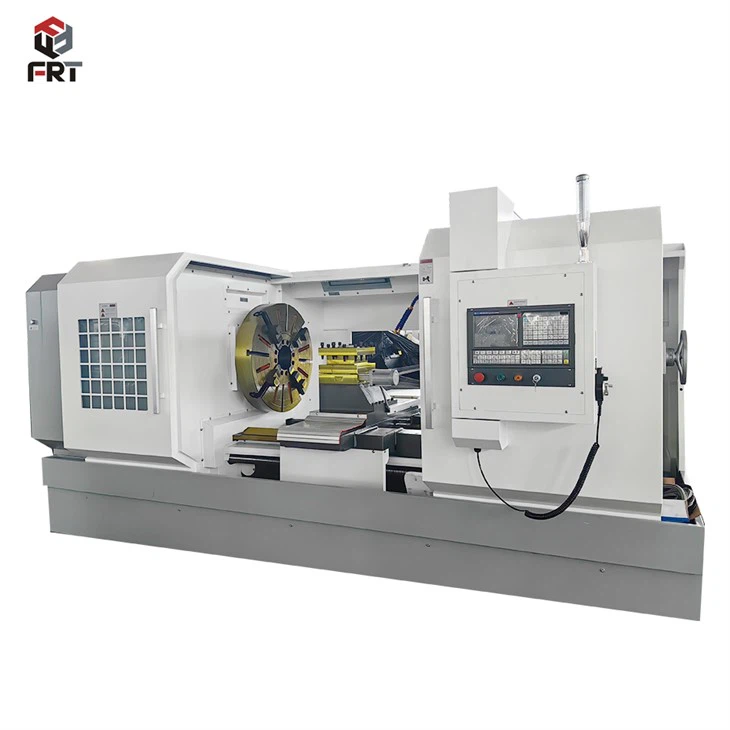

מחרטה אופקית CNC, הידועה גם בתור מחרטה אופקית CNC, משתמשת בטכנולוגיית בקרה דיגיטלית ממוחשבת. תפקיד הליבה שלו הוא לקבל ולעבד פקודות תוכנית באמצעות מערכת CNC, השולטת אוטומטית בתנועה של רכיבים כגון הציר ומחזיק הכלים.
בהתבסס על מיטה אופקית, חומר העבודה מהודק בצ'אק/מרכז הציר האופקי, המסתובב עם הציר. הכלי, המורכב על מחזיק הכלים, נע לאורך מסלולי המיטה, משלים אוטומטית תהליכים כגון חריטה חיצונית, עיבוד חורים פנימיים, חיתוך פנים קצה, וסיבוב תכונות מורכבות כגון חוטים וקשתות.
בהשוואה למחרטות אופקיות מסורתיות, מכונה זו אינה דורשת בקרת מפעיל ידנית, ומציעה דיוק ויעילות גבוהים, המסוגלת לעבד בצורה מהימנה חלקים מורכבים. זה נמצא בשימוש נרחב בייצור מכונות לייצור המוני או עיבוד מדויק של חלקים סימטריים סיבוביים כגון פירים ודיסקים.
תכונות
פרמטרים
FRT-6150-1000
|
טווח עבודה |
קוטר סיבוב מקסימלי על גוף המיטה |
f 520 מ"מ |
|
קוטר סיבוב מקסימלי דרך הסקייטבורד |
f 280 מ"מ |
|
|
מרחק מרכז מקסימלי |
1000 מ"מ, רגל מיטה אינטגרלית |
|
|
ציר X (לרוחב) מהלך מקסימלי |
295 מ"מ |
|
|
מהלך מקסימלי בציר Z- (אורכי). |
1000 מ"מ |
|
|
צורת מדריך/רוחב |
מסילה משולשת + מסילה שטוחה/רוחב 400 מ"מ |
|
|
בורג כדור X/Z |
2505 /4010 |
|
|
צִיר |
החור הפנימי מתחדד בציר |
A2-8 |
|
צמצם ציר |
f82 מ"מ |
|
|
סל"ד |
1600 ר/דקה |
|
|
מידות צ'אק ידני |
K11250 צ'אק -לסתות מרוכז-עצמי (צ'אק פנאומטי אופציונלי, צ'אק הידראולי) |
|
|
מחזיק כלי עבודה |
סוּג |
ארבע-מחזיק כלי תחנות (אופציונלי שישה-מחזיק כלי תחנות) |
|
מפרט מחזיק כלי מרובע |
25 מ"מ X 25 מ"מ |
|
|
זנב |
קוטר שרוול מושב הזנב |
f75mm, לוח הידוק כפול להדק |
|
מהלך שרוול tailstock |
150 מ"מ |
|
|
חור קונוס מרכזי של tailstock |
MT5# |
|
|
אַחֵר |
גודל מכונה |
2650*1500*1700 מ"מ |
|
מִשׁקָל |
2.7 T |
FRT-611250-3000
|
מפרטים |
קוטר סיבוב מקסימלי במיטה (מ"מ) |
1250 |
|
קוטר סיבוב מרבי של חלק עבודה על לוח החלקה (מ"מ) |
850 |
|
|
אורך עיבוד מקסימלי (מ"מ) |
3000 |
|
|
טווח מסילה על גוף המיטה (מ"מ) |
755 |
|
|
כונן מאסטר
|
צורת כונן ראשי |
שלוש שינוי מהירויות מכני, ויסות מהירות ללא דרגות בתדר משתנה |
|
טווח מהירות הציר (ר/דקה) |
4-400 |
|
|
מבנה קצה הציר |
A2-15 |
|
|
קוטר חור הפיר הראשי (מ"מ) |
130 |
|
|
מתחדדת הקצה הקדמי של חור הפיר הראשי |
ערך 140 1:20 |
|
|
דגם מנוע ראשי |
YVP160M-4-31kw |
|
|
מערכת הזנה
|
מהלך מקסימלי של מחזיק הכלי (מ"מ) |
כיוון X: 670 כיוון Z: 3000 |
|
בורג כדורי קוטר X גובה (מ"מ) |
כיוון X: 5010 כיוון Z: 8012 |
|
|
הזנה מהירה (מ"מ/דקה) |
כיוון X: 4000 כיוון Z: 6000 |
|
|
דיוק מיקום (מ"מ) |
כיוון X: 0.02 כיוון Z: 0.03 |
|
|
דיוק מיקום חוזר (מ"מ) |
כיוון X: 0.01 כיוון Z: 0.016 |
|
|
דיוק עיבוד של חלקי עבודה |
IT6-IT7 |
|
|
חספוס פני השטח של חלק העבודה |
Ra1.6 |
|
|
מכשיר זנב |
קוטר שרוול tailstock (מ"מ) |
160 |
|
מהלך שרוול גב גב (מ"מ) |
300 |
|
|
מתחדד חור חרוט בשרוול tailstock |
Mohs 6# |
|
|
מכשיר מנוחה לסכינים |
תצורה סטנדרטית |
מחזיק כלי חשמלי אנכי ארבע-תחנות |
|
בחירה מיוחדת תצורה |
מחזיק כלי חשמלי עם שש-תחנות אופקי |
|
|
דיוק מיקום חוזר (מ"מ) |
0.01 |
|
|
קטע סרגל כלים (מ"מ) |
40 * 40 |
|
|
צורת מכונה ומשקל |
אורך x רוחב x גובה |
6300 * 2450 * 2400 |
|
משקל מכונה (ק"ג) |
13500 |
פונקציות
תפקידה העיקרי של מחרטה אופקית CNC הוא לעצב ולסיים חלקי עבודה גליליים ברמת דיוק גבוהה. הוא יכול לבצע פעולות שונות כגון סיבוב, חזית, השחלה, קידוח וקדוח. המכונה מורכבת ממיטה, שהיא בסיס אופקי התומך בחומר העבודה, ומגררה הנעה לאורך המיטה ומחזיקה את כלי החיתוך.
מערכת CNC מאפשרת למפעיל לתכנת את המחרטה עם הוראות ספציפיות לפעולות עיבוד שבבי. הוראות אלה נוצרות בדרך כלל באמצעות תוכנת CAD/CAM או מוזנות ישירות ללוח הבקרה של CNC. יחידת בקרת ה-CNC מפרשת את התוכנית ומצווה על המחרטה להזיז את כלי החיתוך לאורך חומר העבודה בהתאם למידות ופרמטרי החיתוך שצוינו.
סוגים ויישומים של משענות כלים ומשענות למחרטות אופקיות
סוגים ויישומים של משענות כלי עבודה
משענת כלים מרובעת: מצויה בדרך כלל מחרטות אופקיות רגילות, בצורת ריבוע, ניתנת לצייד ב-4 כלים שונים (כגון כלי חרטה גליליים חיצוניים, כלי מפנה קצה, כלי סיבוב חוטים וכו'), ניתנת לאינדקס ידנית ולשינוי, פשוט במבנה, מתאים לייצור אצווה-קטנה-יחידה.
משענת כלי צריח: בעיקר משושה (מששה כלים משושה), ניתן לצייד ב-6 כלים או יותר, המותאמים על ידי הנעה מכנית או הידראולית, מתאימה לעיבוד רציף רב-תהליכים, נפוץ במחרטות אוטומטיות או מחרטות CNC לשיפור יעילות הייצור.
משענת כלים חשמליים: נפוץ במחרטות אופקיות CNC, מודפסות על ידי כונן מנוע, עם דיוק מיקום גבוה, מהירות החלפת כלים מהירה, בקרת תוכנית, מתאים לעיבוד אצווה של חלקים מורכבים.
בַּקָשָׁה
משענת הכלי היא מרכיב מרכזי להתקנת כלים, המשמשת להדק את הכלי ולהנעתו לנוע לאורך ציר הקואורדינטות להשלמת סיבוב, קידוח, עיבוד הברגה ותהליכים נוספים. בחירת הסוג שלו תלויה בדיוק העיבוד, ביעילות הייצור ובדרישות האוטומציה.
עמוד זנב רגיל: הוא מורכב מבסיס, שרוול, מרכז וכו'. השרוול ניתן להזנה ידנית ומשמש להתקנת המרכז כדי לתמוך בחלקי פיר ארוך, או להתקנת מקדחות, חולטים וכלים אחרים לעיבוד חורים.
CNC tailstock: מצויד במנוע סרוו, הוא יכול לשלוט אוטומטית על הארכת השרוול והלחץ המרכזי, מתאים למחרטות CNC, ועיבוד דיוק מלא בשילוב עם התוכנית
עמוד זנב כבד-: יש לו מבנה יציב ויכולת נשיאת עומס- חזקה והוא משמש לעיבוד חלקים גדולים או כבדים, כגון חלקי עבודה של פיר כבדים.
בַּקָשָׁה
עמוד הזנב משמש בעיקר לתמיכה בקצה אחד של חומר עבודה ארוך, ומשתף פעולה עם מרכז הציר כדי לממש את המיקום וההידוק של חומר העבודה. במקביל, הוא יכול להתקין כלי עיבוד חורים להשלמת קידוח, קידוח ופעולות אחרות. זהו רכיב עזר חשוב עבור מחרטות אופקיות לעיבוד פירים ארוכים וחלקי שרוול דיסק.
ניתן לעבד חלקי עבודה
מחרטות CNC אופקיות יכולות לעבד חלקי עבודה סימטריים באופן סיבובי, כגון פירים ושרוולים. לדוגמה, הם יכולים להפוך באופן פעיל היקפים חיצוניים, קידוחים פנימיים וחזיתות קצה, ויכולים גם להשלים באופן אוטומטי תהליכים כגון חיתוך חוט ועיבוד עיבוד מתח. במהלך תהליך העיבוד, מערכת ה-CNC יכולה לשלוט במדויק על פרמטרי החיתוך כדי להבטיח את דיוק המימד ואיכות פני השטח של חומר העבודה. במקביל, מחרטות אופקיות יכולות גם לעבד ביעילות חלקי עבודה שונים. לדוגמה, ניתן לעבד פירים מדורגים להיקפים חיצוניים בקטרים משתנים, ניתן להפוך את פני הקצה והקידוחים הפנימיים של אוגנים במדויק, וניתן לעבד אביזרי צינור מושחלים להברגות העומדות במפרטים, העונים על צורכי העיבוד של תעשיות שונות עבור חלקי עבודה סיבוביים.
שאלות נפוצות
ש: האם אתה חברת סחר או מפעל?
ת: אנחנו מפעל ויצרן.
ש: מהי כמות ההזמנה המינימלית שלך?
ת: חתיכה.
ש: האם אתם מציעים אימון והדרכה מרחוק?
ת: כן.
ש: האם אתה תומך בבדיקת מפעל?
ת: כן
