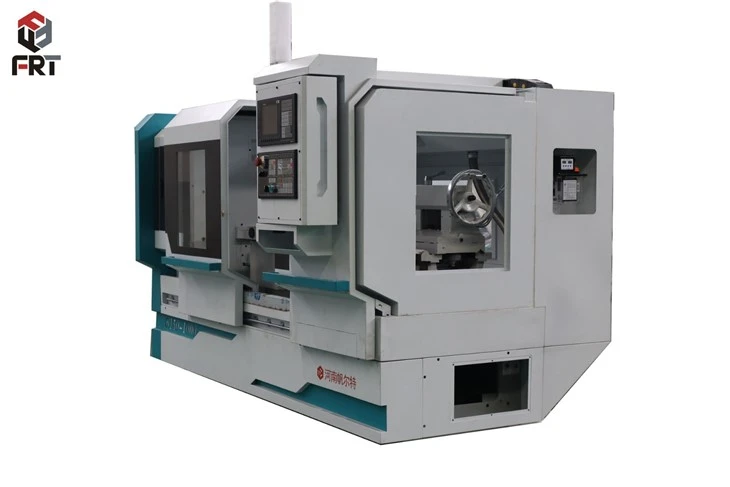

מרכז מפנה אופקי Cnc





מרכז סיבוב אופקי CNC הוא סוג של מכונה המשמשת בייצור לעיצוב חלקים גליליים. הוא פועל על ידי סיבוב חומר עבודה בזמן שכלי חיתוך מסיר חומר כדי להשיג את הצורה הרצויה. ה-"CNC" מייצג Computer Numerical Control, כלומר המכונה נשלטת על ידי תוכנת מחשב שמכתיבה את התנועות המדויקות של כלי החיתוך. מרכזי סיבוב אופקיים נבדלים על ידי כיוון הציר, אשר מותקן אופקית, המאפשר עיבוד יעיל של חלקים גליליים.









מיטה: בסיס המכונה שבו מותקנים כל שאר הרכיבים.



Headstock: מחזיק את מנוע הציר ומספק תנועה סיבובית לחומר העבודה.



צ'אק: מהדק את חומר העבודה לסיבוב.



כלי צריח: מחזיק כלי חיתוך שונים הניתנים לאינדקס אוטומטי למצב החיתוך.



צירי X ו-Z: צירים אלו שולטים בתנועת כלי החיתוך לאורך (ציר Z) וקוטר (ציר X) של חומר העבודה.



לוח בקרה: ממשק לתכנות ושליטה במכונה.



מערכת נוזל קירור: מספק נוזל קירור לשימון וקירור במהלך פעולות עיבוד.



מסוע שבבים: מסיר שבבים ופסולת מאזור העיבוד.





חֲרִיטָה: סיבוב חומר העבודה בזמן שכלי חיתוך מסיר חומר ליצירת צורות גליליות.



מוּל: חיתוך משטחים שטוחים בניצב לציר הסיבוב של חומר העבודה.



הִתעַמְלוּת: יצירת חורים בחומר העבודה באמצעות כלי חיתוך מיוחדים.



מְשַׁעֲמֵם: הגדלת חורים קיימים או יצירת מאפיינים פנימיים.



הַשׁחָלָה: חוטי חיתוך על משטחים גליליים.





תעשיית הרכב: ייצור רכיבי מנוע, פירים, גלגלי שיניים וחלקי דיוק אחרים.



תעשייה אווירית: ייצור רכיבים כגון חלקי גלגלי נחיתה, פירי טורבינה ורכיבי מנוע.



תעשייה רפואית: ייצור מכשירים כירורגיים, מכשירים תותבים ושתלים רפואיים.



הנדסה כללית: יצירת רכיבים מכניים שונים המשמשים במכונות תעשייתיות, משאבות, שסתומים וכו'.



יצירת כלים ומתים: עיבוד רכיבי כלי עבודה לתהליכי ייצור.



מכשירי חשמל: ייצור חלקים להתקנים אלקטרוניים כגון מחברים, מארזים ושקעים.





לא	פריט	CK6163	CK6180	CK61100	CK61125
1	קוטר סיבוב מקסימלי על המיטה (מ"מ)	630	800	1000	1250
2	קוטר סיבוב מקסימלי של מזרן בכיוון X (מ"מ)	350	500	660	850
3	אורך חלק עבודה מקסימלי (מ"מ)	1000/1500/2000/3000	1000/1500/2000/3000	1500/2000/3000	1500/2000/3000
4	אורך מעקה המיטה (מ"מ)	550	600	660	755
5	עומס מרבי של חלקי עבודה (T)	2T	3T	4T	5t-8T
6	צורת סיבוב ציר	תיבת הילוכים מכנית תלת הילוכים, ויסות מהירות ללא מדרגות בגיר			תיבת הילוכים מכנית עם ארבעה הילוכים, ויסות מהירות ללא מדרגות בגיר
7	טווח מהירות ציר (סל"ד)	25-800	25-800	15-600	5-400
8	מבנה קצה הציר	C11 או D11	C11 או D11	C11 או D11	A2-15
9	חור דרך של ציר (מ"מ)	105	105	130	130
10	מתחדדת הקצה הקדמי של חור הציר	מדד 120,1:20	מדד 120,1:20	מדד 140,1:20	מדד 140,1:20
11	מהלך מקסימלי של מחזיק כלי (מ"מ)	X:530	X:550	X:530	X:560
12	מפרט בורג רולר	X:3205/Z:5010-6310	X3205/5010-6310	X3205/5010-6310	X:5008/Z:8012
13	מהירות תנועה (מ"מ/דקה)	X:6000/Z:10000	X:6000/Z:10000	X:5000/Z:8000	X:4000/Z:6000
14	דיוק מיקום (מ"מ)	X:0.02/Z:0.03	X:0.02/Z:0.03	X :0.030 Z :0.045	X :0.030 Z :0.045
15	דיוק מיקום מחדש (מ"מ)	X:0.075/Z:0.01	X:0.075/Z:0.01	X:0.075/Z:0.015	X:0.075/Z:0.015
16	דיוק עיבוד של חלקי עבודה	IT6-IT7	IT6-IT7	IT7	IT7
17	חספוס פני השטח של חלק העבודה	Ra1.6	Ra1.6	Ra3.2	Ra3.2
18	קוטר שרוול זנב (מ"מ)	100	100	Φ100	160
19	מהלך שרוול גב גב (מ"מ)	250	250	250	300
20	מפרט של חור מתחדד של שרוול זנב-שרוול	MT6 או MT5	MT6 או MT5	MT6	מטרי80 מ"מ 1:20
21	גודל חתך (מ"מ)	32*32	32*32	40*40 מ"מ	45*45
22	מידות המכונה (מ"מ)	3700*1820*1780	3700*1820*1780	3900*2000*1780	3900*2000*1780
23	משקל כולל (ק"ג)	בערך 4200/4600/4800/5000	בערך 4500/5000/5500/6500	5600/6400/7500 בערך	בערך 6000/7000/9000
