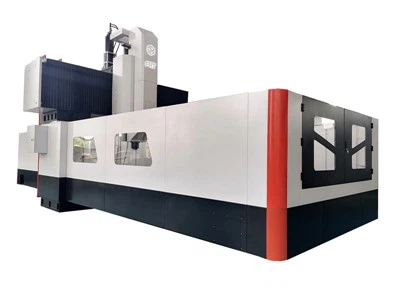

טחנת עמודים כפולים
טחנת כפולה, הידועה גם כמרכז עיבוד עמודים כפול או טחנת גשרים, היא סוג של מכונת כרסום המאופיינת במבנה החזק שלה ובמעטפת העבודה הגדולה.
פרמטרים טכניים עיקריים
FRT-3018
| מערכת הפעלה CNC | KND | |
| גודל שולחן עבודה | מ"מ | 3000×1500 |
| קו שמאלה וימינה (X) | מ"מ | 3000 |
| תנועות קדימה ואחורה (Y) | מ"מ | 1920 |
| מהלך למעלה ולמטה (Z) | מ"מ | 1000 |
| מרחק ממרכז הציר למוביל העמודה | מ"מ | 260 |
| מרחק מקצה הציר למשטח שולחן העבודה | מ"מ | 170-1070 |
| חריץ T של שולחן עבודה (מספר/גודל/רווח) |
מ"מ | 6-26×150 |
| מתחדדת ציר (קוטר דגם/שרוול) | BT50/Φ155 | |
| השתמש במודל משיכה | P50T－1 | |
| מהירות ציר (סל"ד) | סל"ד | 6000 |
| מפרט בורג כדור ציר X | מ"מ | 63×16 |
| מפרטי בורג כדור ציר Y | מ"מ | 50×12 |
| מפרט בורג כדור ציר Z | מ"מ | 50×10 |
| דיוק מיקום כלי מכונה (GB/T 20957.4-2007 תקן) |
מ"מ | 0.01 |
| דיוק מיקום חוזר של המכונה כלים (תקן GB/T 20957.4-2007) |
מ"מ | 0.01 |
| תזוזה מהירה בציר X/Y/Z | מ'/דקה | 10/12/10 |
| מהירות חיתוך | מ'/דקה | 8 |
| מצב שידור ציר | הנעה של רצועת שיניים סינכרונית | |
| מצב תמסורת מנוע סרוו בציר XYZ ויחס העברה | מפחית ציר X מחובר ישירות 4:1; תמסורת YZ מחוברת ישירות ציר Y 1:1, ציר Z 1:1 |
|
| מפרטי מדריך ציר X, Y | ציר X ארבעה 55-מדריכים ליניאריים של גלילים כבדים; ציר Y שלושה 55-מדריכים ליניאריים של גלילים כבדים |
|
| מפרטי מדריך ציר Z | מסילה קשיחה מלבן | |
| גודל ראם מרובע | מ"מ | 420×420 |
| כוח ציר | KW | 22 |
| בחירה מומלצת של פרמטרים של מנוע סרוו | N·M | 35/35/40 |
| זרימת מקור אוויר | >0.5 | |
| דרישות אספקת חשמל | 380V | |
| גובה כרית מיטה | מ"מ | 30 |
| נושאת עומס שולחן עבודה | ק"ג | 8T |
| מידות המכונה | מ"מ | 8000×3000×3000 |
| משקל נקי של מכונה קלה | ק"ג | 30t |
מאפיינים
בנייה חזקה:לטחנות עמודים כפולים יש מבנה כבד עם שני עמודים התומכים בקורה הצולבת או הגשר, ומספקים יציבות וקשיחות משופרים במהלך פעולות עיבוד.
מעטפת עבודה גדולה:מכונות אלו מתוכננות להתמודד עם חלקי עבודה גדולים בשל מעטפת העבודה המרווחת שלהן, מה שהופך אותן למתאימות ליישומים הדורשים עיבוד של רכיבים גדולים.
דיוק גבוה:למרות גודלם, מפעלי עמודים כפולים מסוגלים להשיג רמות גבוהות של דיוק ודיוק בעיבוד שבבי, מה שהופך אותם מתאימים לתעשיות הדורשות סובלנות הדוקה.
יכולת רב צירית:כרסמות כפולות רבות מצוידות במספר צירים (X, Y, Z, ולפעמים יותר), המאפשרות משימות עיבוד מורכבות וגיאומטריות חלקים מורכבות.
מחליף כלים אוטומטי:בדומה למרכזי עיבוד מתקדמים אחרים, כרסמות כפולות כוללות לרוב מחליפי כלים אוטומטיים המאפשרים למכונה לעבור בין כלים שונים במהלך תהליך עיבוד שבבי ללא התערבות ידנית.
פונקציות
כִּרסוּם:הפונקציה העיקרית של טחנת עמודים כפולה היא כרסום, הכוללת הסרת חומר מחומר עבודה באמצעות חותכים סיבוביים. זה יכול לכלול כרסום פנים, כרסום פרופיל ופעולות כרסום אחרות.
קידוח והקשה:מפעלי עמודים כפולים יכולים לבצע פעולות קידוח והקשה בדיוק, מה שהופך אותם למגוון יישומים.
קווי מתאר:עם היכולות הרב-ציריות שלהן, מכונות אלו יכולות לבצע פעולות מתאר מורכבות, המאפשרות ייצור של צורות ותבניות מורכבות.
עיבוד תלת מימד:טחנת עמודים כפולים משמשים לעתים קרובות למשימות עיבוד תלת מימדי, מה שהופך אותם מתאימים לתעשיות כמו תעופה וחלל ורכב.
יישומים
תעופה וחלל:טחנת עמודים כפולים משמשים לעתים קרובות בתעשייה האווירית לעיבוד רכיבים גדולים כגון כנפי מטוסים, חלקי גוף ורכיבים מבניים.
רכב:בתחום הרכב, מכונות אלו משמשות לייצור מתכות גדולות, תבניות ורכיבים, כמו גם לעיבוד שבבי מדויק של חלקי מנוע.
מגזר אנרגיה:מפעלי עמודים כפולים מוצאים יישומים בתחום האנרגיה לעיבוד רכיבים כמו להבי טורבינה, תיבות הילוכים גדולות וחלקים קריטיים אחרים.
ייצור כללי:מכונות אלו הן רב-תכליתיות וניתן להשתמש בהן ביישומי ייצור כלליים שונים שבהם נדרש עיבוד עיבוד גדול ומדויק.
