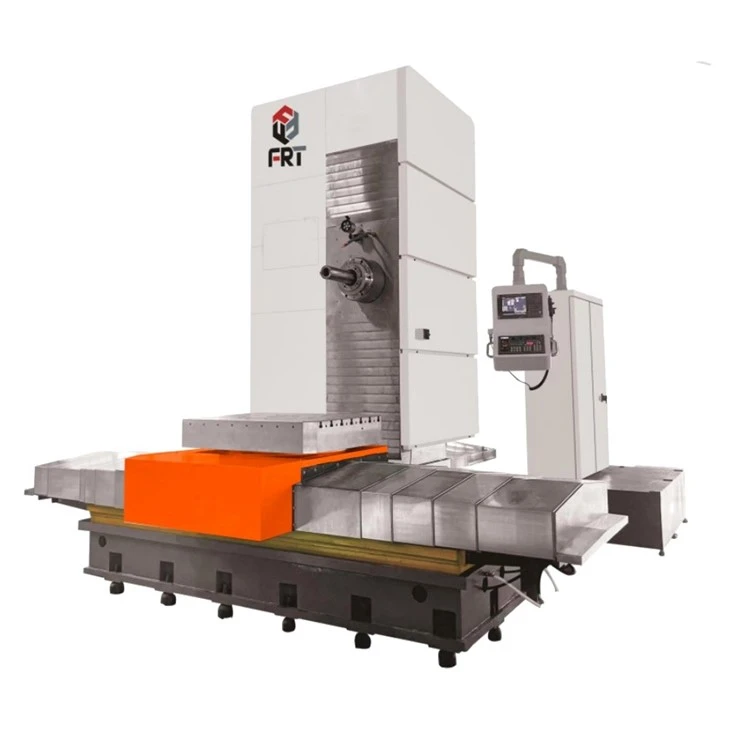

מכונת משעמם וטחינה
תיאור מוצרים
מכונה משעממת וטחינה, הידוע גם כמרכז עיבוד או מכונת טחנות, הוא כלי תעשייתי רב-תכליתי המשמש בתהליכי ייצור ועיבוד מתכות. זה משלב את היכולות של מכונת כרסום וגם מכונה משעממת, ומאפשר לה לבצע מגוון רחב של פעולות על חומר עבודה, כולל כרסום, קידוח, משעמם, הקשה ופנייה. שילוב זה של פונקציות הופך אותו לנכס חשוב בענפים שונים, כמו חלל, רכב והנדסה.
| מפרט טכני | FRT-B1400 | FRT-B1600 | FRT-B1800 | |
| לִנְסוֹעַ | ||||
| נסיעות בטבלת עבודה (x/y/z) | מ"מ | 2000/1500/ Z1500/W600 | 2500/1600/Z1600/W700 | 2800/1800/Z1800/W1000 |
| מרחק משטח ציר לשולחן העבודה | מ"מ | 0-1500 | 0-1600 | 0-1800 |
| רכבת מדריך | שני מעקה מדריך ליניארי, מסילה מוקשה אחת | |||
| שולחן עבודה | ||||
| גודל הטבלה | מ"מ | 1400x1400 | 1600x1600 | 1800x1800 |
| יכולת העומס המרבית של טבלת העבודה | T | 10 | 12 | 16 |
| צִיר | ||||
| התחדדות הציר (קוטר שרוול הדגם) | BT50 | BT50 | BT50 | |
| מימד הציר | מ"מ | 110 | 130 | 160 |
| כוח המנוע של הציר | KW | 22 | 35 | 45 |
| מהירות ציר | סל"ד | 2000 | 2000 | 2000 |
| דִיוּק | ||||
| מיקום דיוק | מ"מ | 0.015/1000 | 0.015/1000 | 0.015/1000 |
| דיוק מיקום חוזר | מ"מ | ±0.01 | ±0.01 | ±0.01 |
| גוֹדֶל | ||||
| משקל נטו | T | 65 | 95 | 105 |
מאפיינים של מכונת משעמם וטחינה
| מפרט טכני | FRT-T130 | FRT-T160 | FRT-T200 | |
| לִנְסוֹעַ | ||||
| נסיעות בטבלת עבודה (x/y/z/w) | מ"מ | X (4000-6000) | X (6000-8000) | X (8000-10000) |
| מ"מ | Y (2000-3000) | Y (2000-3000) | Y (2000-3000) | |
| מ"מ | Z (800) | Z (1000) | Z (1200) | |
| מ"מ | W (700) | W (1000) | W (1200) | |
| מרחק משטח ציר לשולחן העבודה | מ"מ | 0-3000 | 0-3000 | 0-4000 |
| רכבת מדריך | שני מעקה מדריך ליניארי, מסילה מוקשה אחת | |||
| שולחן עבודה | ||||
| גודל הטבלה | מ"מ | התאמה אישית | התאמה אישית | התאמה אישית |
| יכולת העומס המרבית של טבלת העבודה | T | 15/㎡ | 15/㎡ | 15/㎡ |
| צִיר | ||||
| התחדדות הציר (קוטר שרוול הדגם) | BT50 | BT50 | BT50 | |
| כוח המנוע של הציר | KW | 26 | 35 | 45 |
| מהירות ציר | סל"ד | 2000 | 2000 | 2000 |
| דִיוּק | ||||
| מיקום דיוק | מ"מ | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| דיוק מיקום חוזר | מ"מ | ±0.01 | ±0.01 | ±0.01 |
| גוֹדֶל | ||||
| משקל נטו | T | בערך 55 ~ 70 | בערך 90 ~ 130 | בערך 125 ~ 165 |
מאפיינים של מכונת משעמם וטחינה
צירים מרובים:למכונות אלה יש בדרך כלל לפחות שלושה צירי תנועה (x, y ו- z) כדי לשלוט על מיקום הכלי ביחס לחומר העבודה במדויק. לדגמים מתקדמים יותר יכולים להיות צירי סיבוב או הטיה נוספים לגמישות מוגברת.
בקרת CNC:מכונות משעממות וטחינה הן בדרך כלל מכונות שליטה מספרית ממוחשבת (CNC), כלומר הן אוטומטיות ותוכניות. טכנולוגיית CNC מאפשרת פעולות עיבוד מדויקות וניתנות לחזרה, ומשפרת את היעילות והדיוק הכללי.
מחליפי כלים:מרבית מרכזי העיבוד בעיבוד מצוידים במחלפי כלים אוטומטיים. תכונה זו מאפשרת למכונה לשנות כלים באופן אוטומטי, להפחית את זמן ההשבתה ולאפשר שימוש בכלים שונים לפעולות שונות.
מהירויות ציר:למכונות צירים במהירות גבוהה שיכולים להסתובב במהירויות שונות. היכולת להתאים את מהירות הציר חיונית בכדי להכיל כלי חיתוך וחומרים שונים.
הידוק חומר עבודה:למכונות משעממות וטחינה יש לרוב מנגנוני הידוק שונים כדי להבטיח את חומר העבודה היטב במהלך שבבי. זה מבטיח יציבות ודיוק במהלך תהליך החיתוך.
פונקציות של מכונת משעמם וטחינה
כִּרסוּם:הפונקציה העיקרית של מרכז עיבוד שבבי היא כרסום, הכוללת הסרת חומר מחומר העבודה באמצעות חותכי סיבוב. תהליך זה משמש ליצירת צורות מורכבות, משבצות, חורים וקווי מתאר על פני השטח.
הִתעַמְלוּת:מכונות משעממות וטחינה יכולות לבצע פעולות קידוח כדי ליצור חורים במדויק של חומר העבודה. היכולת לשלב קידוחים עם פונקציות אחרות מפשטת את תהליך הייצור.
מְשַׁעֲמֵם:כפי שהשם מרמז, מכונות משעממות נועדו להגדיל חורים קיימים או ליצור חורים מדויקים ביותר עם סובלנות הדוקה. פעולות משעממות משמשות בדרך כלל בהנדסת דיוק ובעיבוד שבבי.
חֲרִיטָה:יכולת המפנה המשולבת של המכונה מאפשרת לה לסובב את חומר העבודה תוך כדי חיתוך, והופכת אותו למעשה למחרטה. תכונה זו שימושית במיוחד לחלקים גליליים או סימטריים.
הַקָשָׁה:מכונות משעממות וטחינה יכולות גם לבצע פעולות הקשה, ליצור חוטים בחורים כדי להכיל ברגים או ברגים.
מתאר:עם צירים מרובים ובקרת CNC, מכונות אלה יכולות לבצע פעולות מתאר מורכבות, ויוצרות צורות ומשטחים מורכבים.
בסך הכל, מכונות משעממות וטחינה הן כלים חזקים וגמישים המציעים מגוון רחב של יכולות, מה שהופך אותם למשימות עיבוד שונות שונות בתהליכי ייצור מודרניים.
