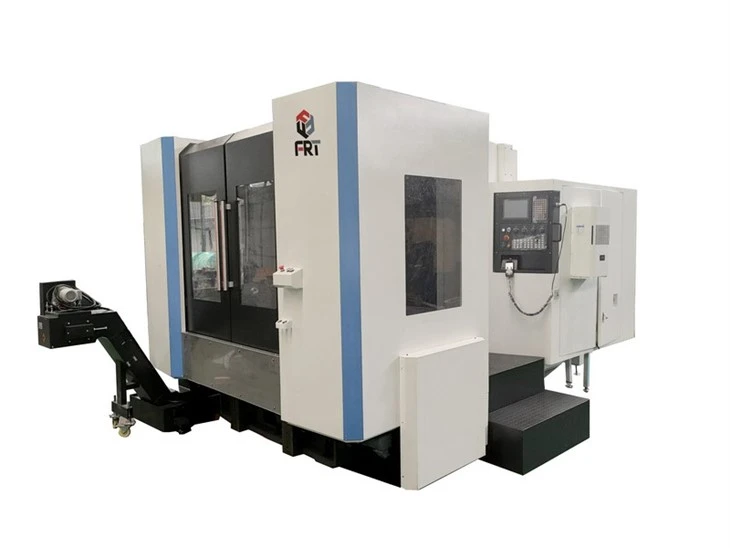

5-מרכז עיבוד אופקי של ציר
תיאור מוצרים
מרכז עיבוד אופקי של 5-ציר (HMC) הוא סוג של כלי מכונה מתקדם CNC (Computer Numerical Control) המשמש בתהליכי ייצור ועיבוד מדויקים. זוהי גרסה מתוחכמת יותר של HMC מסורתית של 3-ציר ומציעה גמישות ויכולות גדולות יותר עבור פעולות עיבוד מורכבות.
המונח "5-ציר" מתייחס למספר הכיוונים שבהם כלי החיתוך יכול לנוע בו-זמנית. בניגוד למרכזי עיבוד שבבי מסורתיים שיכולים להזיז את הכלי בשלושה צירים ליניאריים (X, Y ו-Z), ציר 5-HMC מוסיף שני צירים סיבוביים נוספים, הנקראים בדרך כלל ציר A וציר C.
להלן פירוט של הצירים ותנועותיהם:
ציר X: תנועה אופקית לאורך מיטת המכונה, המייצגת את התנועה משמאל לימין.
ציר Y: תנועה אופקית בניצב למיטה של המכונה, המייצגת את התנועה מלפנים לאחור.
ציר Z: תנועה אנכית, המייצגת את התנועה למעלה ולמטה.
ציר A: תנועה סיבובית סביב ציר ה-X, המאפשרת לכלי להטות למעלה ולמטה.
ציר C: תנועה סיבובית סביב ציר Z, המאפשרת לכלי להסתובב ימינה ושמאלה.
כאשר חמשת הצירים הללו פועלים יחדיו, 5-ציר HMC יכול לגשת לחומר עבודה ממספר זוויות ולבצע משימות עיבוד מורכבות בדיוק ויעילות גבוהות יותר. יכולת זו מועילה במיוחד לתעשיות כמו תעופה וחלל, רכב, רפואה וייצור תבניות, שבהן חלקים ורכיבים מורכבים דורשים עיבוד מדויק מזוויות שונות.
יתרונות השימוש ב-hmc 5 צירים
זמן התקנה מופחת:היכולת לגשת לחומר עבודה ממספר זוויות מאפשרת הגדרות יעילות יותר ומפחיתה את הצורך במספר הגדרות מכונה.
גימור משטח משופר:התנועה הרב-צירית מאפשרת מסלולי כלים חלקים יותר, וכתוצאה מכך גימורים טובים יותר על חלקים מורכבים.
אורך חיי הכלי מוגדל: על ידי מיקום הכלי בצורה מיטבית, ניתן לשפר את תנאי החיתוך, מה שמוביל לחיי הכלי ארוכים יותר.
פרודוקטיביות משופרת:ניתן לעבד חלקים מורכבים בהתקנה אחת, לחסוך זמן ולהפחית שגיאות הקשורות למיקום מחדש של חלקים.
יכולת עיבוד גיאומטריות מורכבות:5-עיבוד ציר מאפשר ייצור של צורות מורכבות שאולי לא ניתנות להשגה עם עיבוד ציר קונבנציונלי של 3-.
פונקציות של hMC 5 צירים
עיבוד רב צדדי:יכולת הציר 5-מאפשרת למכונה לגשת למספר פנים של חלק העבודה ללא צורך במיקום מחדש או בהתערבות ידנית. זה מקטין את זמן ההגדרה ומגדיל את הפרודוקטיביות הכוללת.
מתאר וצורות מורכבות:5-צירי HMC מצטיינים בעיבוד גיאומטריות מורכבות, כגון משטחים מפוסלים וצורות חופשיות. התנועה הסיבובית המתמשכת של ציר A וציר C מאפשרת לכלי לעקוב אחר קווי מתאר מורכבים בצורה חלקה, וכתוצאה מכך גימור משטח טוב יותר ודיוק ממדים.
הגדרות מופחתות:עם היכולת להטות ולסובב את הכלי, המכונה יכולה להגיע לאזורים שאחרת היו דורשים הגדרות מרובות במכונת 3-ציר מסורתית. יכולת זו מפחיתה את זמן ההגדרה, ממזערת שגיאות ומייעלת את תהליך הייצור.
חיתוך וחיתוך:צירי הסיבוב הנוספים מאפשרים לכלי להתקרב אל חומר העבודה מזוויות שונות, ומאפשרים לו לבצע פעולות חיתוך ותיפוף מאתגרות או בלתי אפשריות במכונות 3-ציר.
קידוח בזוויות מורכבות:ציר A וציר C יכולים למקם את הציר בזוויות שונות, מה שמקל על קידוח ועיבוד חורים בזוויות מורכבות.
עיבוד תבניות ותבניות מורכבות:תעשיות כגון תעופה וחלל ומכוניות דורשות לעיתים קרובות ייצור של תבניות ותבניות מורכבות. 5-ציר HMC מתאים ליישומים כאלה, מכיוון שהוא יכול לעבד ביעילות צורות וחללים מורכבים.
דיוק ודיוק גבוהים:5-עיבוד ציר מפחית את הצורך במיקום ידני מחדש, וכתוצאה מכך פחות שגיאות ודיוק גבוה יותר במוצר הסופי.
עיבוד סימולטני:היכולת של המכונה לנוע במספר צירים בו זמנית מאפשרת הסרת חומרים מהירה יותר ויעילות משופרת.
3+2 עיבוד שבבי:בנוסף לעיבוד מלא של 5-ציר בו-זמני, חלק מה-HMCs של 5-צירים מציעים מצב "3+2". במצב זה, המכונה נועלת שניים מהצירים הסיבוביים כדי לבצע פעולות ציר 3- תוך שמירה על היתרון של גמישות שלושת הצירים האחרים.
יצירת נתיב כלים מורכב:כדי לנצל את מלוא הפוטנציאל של 5-ציר HMC, תוכנת CAM (ייצור בעזרת מחשב) ייעודית משמשת לעתים קרובות ליצירת נתיבי כלים המנצלים את היכולות של המכונה.
